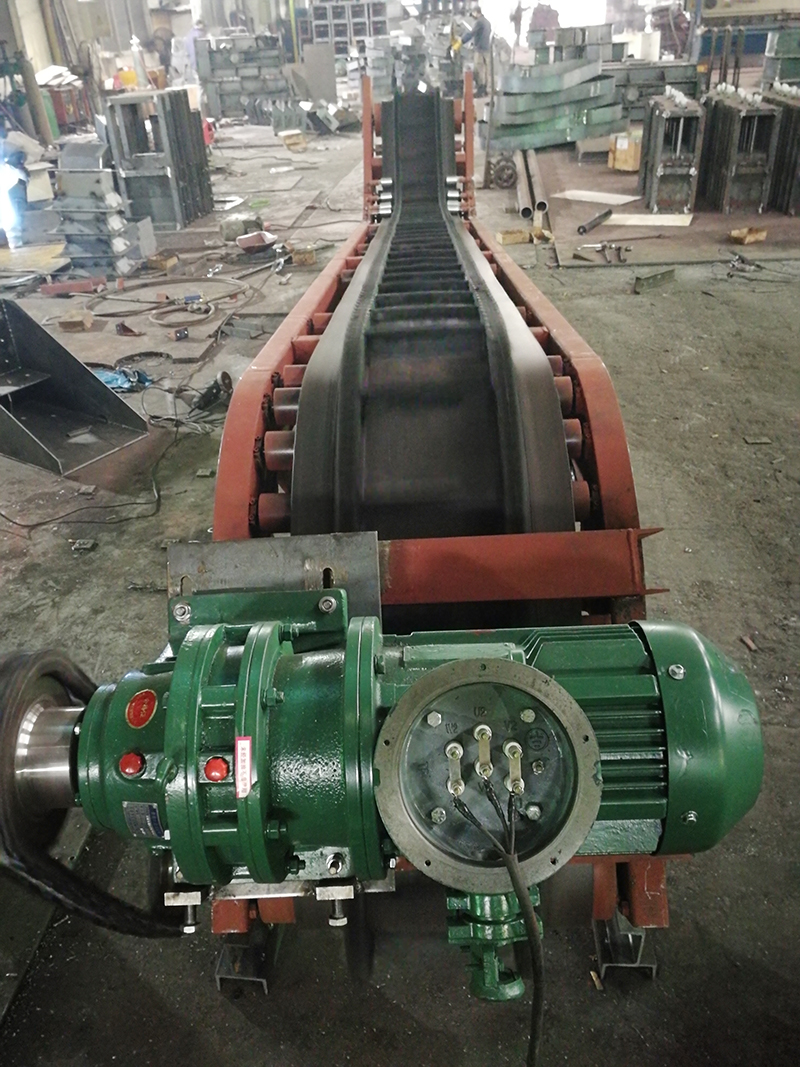

AN型大傾角帶式輸送機采用具有波狀擋邊和橫隔板的輸送帶，一般用于散裝物料連續輸送，其大突 出優點在于可大傾角甚至垂直輸送，結構緊湊、占地面積小、功率消耗少等，因此被廣泛應用于煤炭、化 工、建材、冶金、電力、輕工、糧食、港口、船舶等行業。 對輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成分的物料，需采用特殊 的輸送帶 AN型大傾角帶式輸送機由機頭驅動滾筒、頭尾機架、中間機架、輸送膠帶、上下平行托輥、調心托輥、 擋邊壓輥、頭尾部淸掃器等組成。 物料經上部出料口平穩掉落在輸送膠帶上，由機尾向機頭方向連續運行,從機頭驅動滾筒處排出。機尾 段設置絲桿調節裝置來調節輸送皮帶的松緊度，保證其在運行中始終保持適度張緊狀態，使設備處于穩定 的運行狀態。

型號 項目	B300	B400	B500	B650	B800	B1000	B1200
膠帶有效寬度	300	400	500	650	800	1000	1200
擋邊高度	50、80	50、80	80、 120、 160	80、 120、 160	120、160、 200	160、200、 240	200、240、 300
橫隔板高度	45、75	45、75	75、 110、 150	75、 110、 150	110、150、 180	150、180、 220	180、220、 280
輸送能力(m3/h)	12-100	16-130	40-420	60-560	130-840	180-1750	360-2100
頭部滾筒直徑	320	320	320、400、 500	320、400、 500、 630	320、400、 500、 630	320、400、 500、 630	500、 630
電機功率（KW)	1. 5-2. 2	1.5-2. 2	1.5-7. 5	1. 5-15	3-37	4-37	18. 5-37
帶速（m/min)	0.8、1.0、1.25、1.6、2.0、2.5、3.15、4
機尾滾筒直徑	320	320	320、400、 500	320、400、 500、 630	320、400、 500、 630	320、400、 500、 630	500、 630
上下托棍直徑	89	89	89	89	89	108	108
允許傾角	0-90°

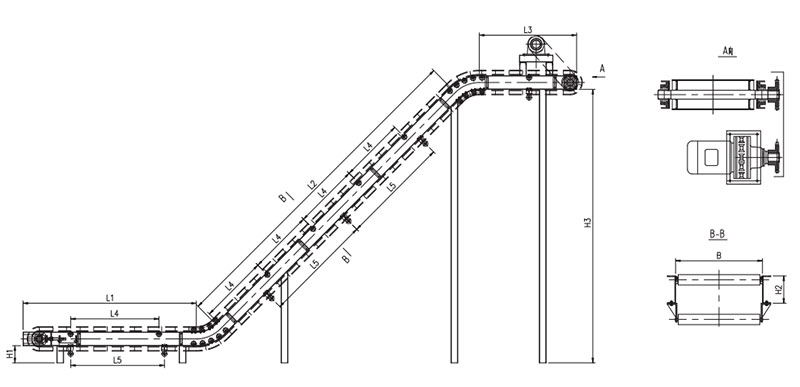

項目	型號	B300	B400	B500	B650	B800	B1000	B1200
	L1	根據工藝要求設計確定
	L2	根據工藝要求設計確定
結	L3	根據工藝要求設計確定
構	L4	1200	1200	1200	1200	1200	1200	1200
	L5	1800	1800	1800	1800	1500	1500	1500
尺	H1	根據工藝要求設計確定
寸	H2	200	300	350	400	450	500	550
	H3	根據工藝要求設計確定
	B	640	740	1000	1150	1340	1540	1780

AN型大傾角帶式輸送機具有良好的機械性能，設備結構簡單、運行可靠，維修方便。
